Serviço
Detecção de vazamentos de ar comprimido
O ar comprimido é uma das utilidades mais caras da fábrica, e o vazamento não faz barulho que se ouça no meio da produção. Com o ultrassom, achamos cada ponto, etiquetamos e dizemos quanto ele custa.
Segundo o Departamento de Energia dos EUA (DOE, Compressed Air Tip Sheet #3), vazamentos costumam desperdiçar de 20% a 30% da produção do compressor. Uma meta razoável é ficar entre 5% e 10%.
A perda cresce com o quadrado do diâmetro do furo: um furo com o dobro do tamanho perde cerca de quatro vezes mais ar. Por isso o relatório separa os poucos vazamentos grandes, que respondem pela maior parte do custo, dos muitos pequenos.
Sinais de alerta
Quando vale a pena chamar
- Compressor ligando mais do que antes, sem aumento de produção
- Pressão caindo no fim da linha ou nos horários de pico
- Chiado em engates, mangueiras e conexões com a fábrica parada
- Drenos de condensado abertos o tempo todo
- Conta de energia subindo na área de utilidades
- Segundo compressor entrando em operação com frequência
Como é feito
Passo a passo
- Mapa da redePercorremos a rede de distribuição e os pontos de consumo, das salas de compressores às máquinas.
- Detecção por ultrassomO aparelho ultrassônico capta o som de alta frequência do ar escapando, mesmo com a fábrica em funcionamento. O próprio DOE indica o ultrassom como o melhor método de detecção.
- Etiqueta em cada pontoCada vazamento recebe uma etiqueta numerada no local, para a manutenção achar sem procurar de novo.
- Estimativa de custoPelo tamanho do furo e pela pressão da rede, estimamos a vazão perdida, a energia gasta no compressor e o custo anual com a sua tarifa.
- Relatório priorizadoA lista vem ordenada pelo custo, com foto, localização e o tipo de reparo (conexão, engate, mangueira, dreno, válvula).
Entregáveis
O que você recebe
- Lista numerada de vazamentos, com etiqueta física em cada ponto
- Foto e localização de cada vazamento
- Vazão estimada, energia (kWh) e custo anual de cada ponto
- Prioridade de reparo pelo retorno
- Observações sobre drenos, filtros e quedas de pressão encontrados no caminho
Modelos de atuação
Como podemos ajudar
Caça a vazamentos
Para saber hoje quanto a rede está perdendo.
- Varredura com ultrassom
- Etiqueta em cada ponto
- Relatório com custo por vazamento
Programa de vazamentos
Vazamento volta. O programa mantém a perda sob controle.
- Varreduras periódicas
- Conferência dos reparos anteriores
- Evolução da perda ao longo do tempo
Diagnóstico da rede
Para quem quer olhar além dos vazamentos.
- Drenos, filtros e secadores
- Quedas de pressão na distribuição
- Recomendações de melhoria
Em campo

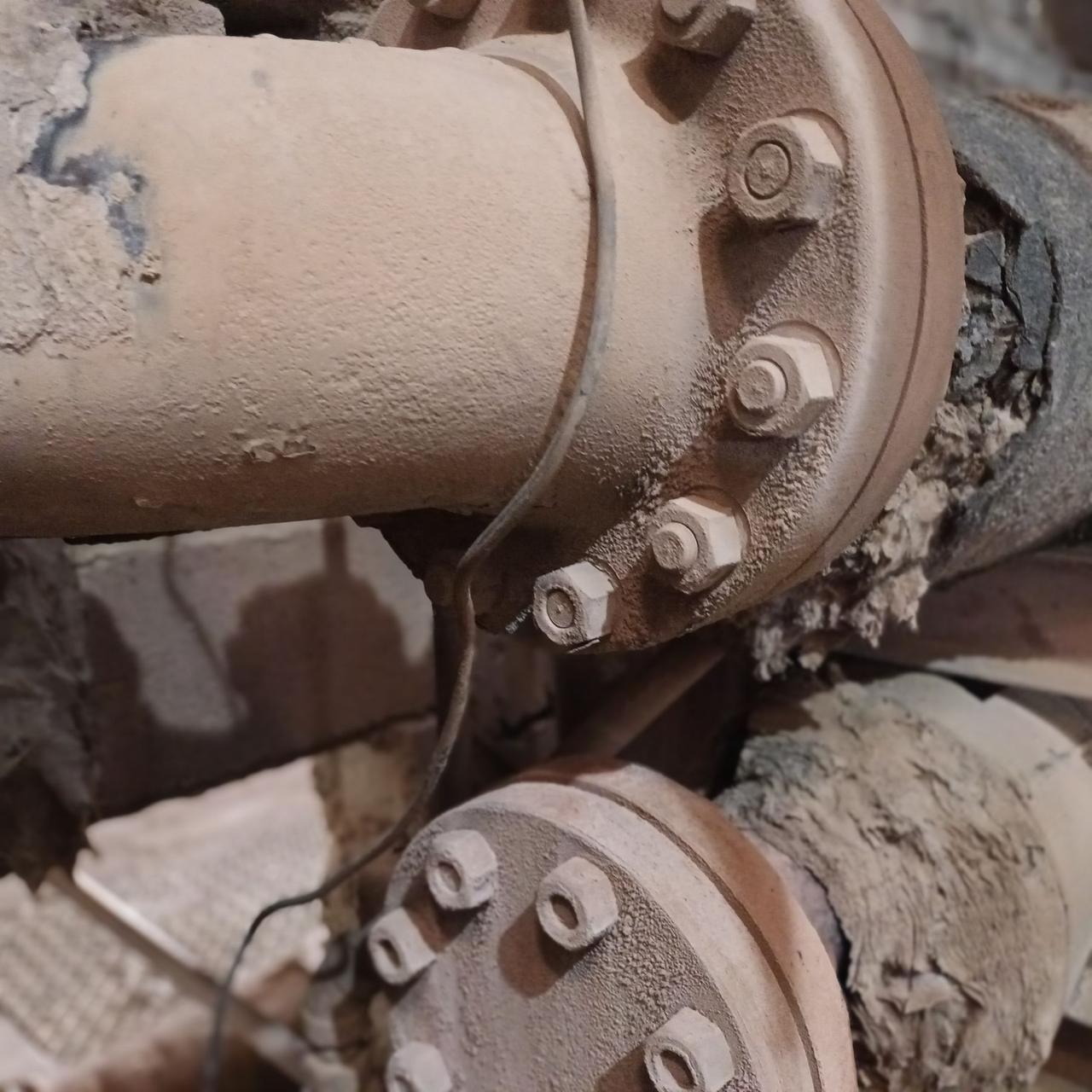

Registros de inspeções
Dúvidas
Perguntas frequentes
Dá para fazer a detecção com a fábrica funcionando?
Sim. O ultrassom trabalha em uma frequência acima do ruído normal da fábrica, então a varredura é feita com a produção rodando.
Quanto custa um vazamento de ar comprimido?
Depende do tamanho do furo, da pressão, das horas de operação e da tarifa de energia. Pelos dados do DOE, um furo de 1/4" a cerca de 7 bar pode passar de R$ 50 mil por ano em uma planta que opera 6.000 horas com energia a R$ 0,75/kWh. A calculadora do site faz a conta com os seus números.
Vocês fazem o reparo dos vazamentos?
O foco é localizar, quantificar e priorizar. O reparo costuma ser feito pela manutenção da própria fábrica, com a lista etiquetada em mãos. Se precisar, indicamos o tipo de reparo para cada ponto.
